Clapets AE

AE

FICHE TECHNIQUE DU REGISTRE FICHE TECHNIQUE DU REGISTRE VERSION KIT [litebox id="boutonVoirVideo" href="#modalVideo" anch="PRESENTATION DU REGISTRE VERSION KIT" ]

Avantages

Résistance mécanique Jusqu'à 1800 Pa
Étanchéité amont/aval Classe 3 (EN 1751) garantie à partir d'une contre pression de 900 Pa
Étanchéité d'enveloppe Jusqu'à classe C (EN 1751)
Surpressions Adapté aux fortes suppressions

Dimensions

Min 200 x 180 mm
Max 1500 x 1500 mm
L au pas 100 mm
H au pas 165 mm
Hauteur des volets 165 mm
Largeur du cadre 185 mm

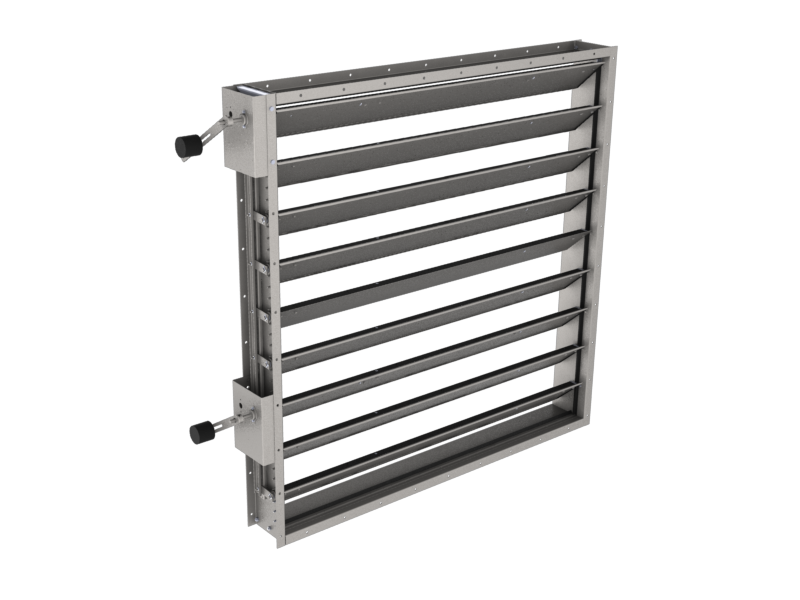

Clapet Anti-Retour Applications Tertiaires - AE Backdraught Damper Commercial Applications

Caractéristiques

Le clapet anti-retour AE permet le passage de l’air dans un seul sens. Les volets obturent le passage dans le sens opposé. Il est adapté aux applications tertiaires et industrielles.

Construction :

  • Cadre et volets : acier galvanisé, acier inoxydable 304L ou 316L
  • Joints sur le cadre et les volets : EPDM
  • Entrainement des volets par embiellage

Performances :

  • Pression admissible : 1 800 Pa pour une longueur L = 1m
  • Étanchéité amont/aval : Classe 3 selon EN 1751 (garantie à partir d’une contre-pression de 900 Pa)
  • Température d’utilisation : -20 à +80°C
  • Vitesse de fonctionnement : entre 5 et 15 m/s

Option :

  • Étanchéité de cadre : classe C selon EN 1751
  • Température d’utilisation : -30 à +200°C
  • Système de contrepoids d’aide à l’ouverture ou à la fermeture
  • Contacts de fin de course
  • Peinture RAL au choix
