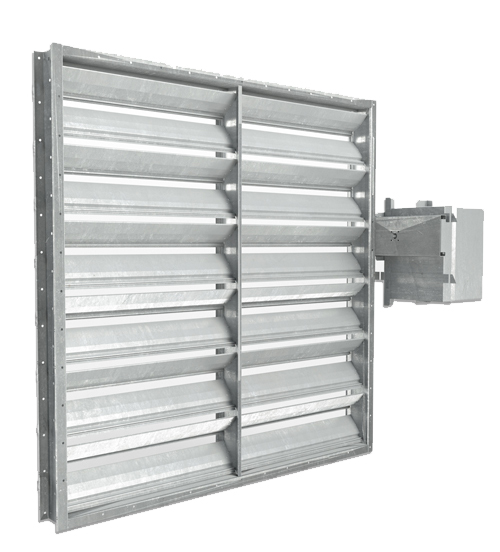

Registres rectangulaires MSD-F

MSD-F

Avantages

Certifié Selon norme EN 12101-8 (marquage CE), EN 1366-10
Structure Mono-compartiment
Essais Selon norme EN 1366-10 (600°C/2h)
Etanchéité amont/aval Classe 3 (EN 1751)
Grandes dimensions 2000 x 1995 mm
Motorisation Actionneur Bernard AQ10 TOR (100 Nm), Belimo BE230, ou BE 24

Dimensions

Min 200 x 180 mm
Max 2000 x 1995 mm
L au pas 100 mm
H au pas 165 mm
Hauteur des volets 165 mm
Largeur du cadre 300 mm ou 185 mm
Volets de Désenfumage MRS - High Pressure MRS Damper

Caractéristiques

Les volets de désenfumage empêchent la propagation des fumées et des produits de combustion provenant d’une zone de feu, mais ils sont également utilisés pour contenir les gaz extincteurs toxiques provenant de la zone critique et contrôler l’évacuation de l’air en excès dans les systèmes à pressurisation.

Les systèmes de contrôle des fumées sont conçus pour remplir les fonctions fondamentales suivantes :

  • l’extraction des fumées d’un compartiment feu simple vers l’extérieur du bâtiment
  • l’extraction des fumées de compartiments feu d’un bâtiment, à l’aide d’un système d’évacuation des fumées et de la chaleur

Le registre de désenfumage MSD-F a été testé et certifié selon la norme EN 12101-8 (marquage CE). Il répond à la norme de classement EN 13501-4 et à la norme d’essai 1366-10. Il respecte les exigences européennes pour les applications en mono-compartiment. Il est équipé d’un servomoteur électrique AQ10 et d’un capotage thermique.



N° de certification : 1812-CPR-1180_17-0 (Laboratoire Effectis)

Classement du MSD-F selon la norme EN 13501-4 :

Construction :

  • Cadre et volets : acier galvanisé ou inoxydable
  • Joints sur les volets : silicone et graphite
  • Joints latéraux : acier inoxydable
  • Entrainement des volets par embiellage : déplacement opposé ou parallèle
  • Commande motorisée avec actionneur TOR 100 Nm

Performances :

  • Étanchéité amont-aval : classe 3 selon EN 1751
  • Pression admissible : -500 Pa à +500 Pa
  • Étanchéité au feu : certifié 600°C/2h

Configurations d’installation possibles :
